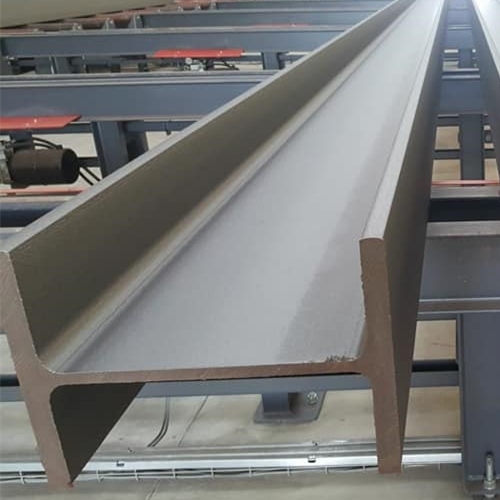

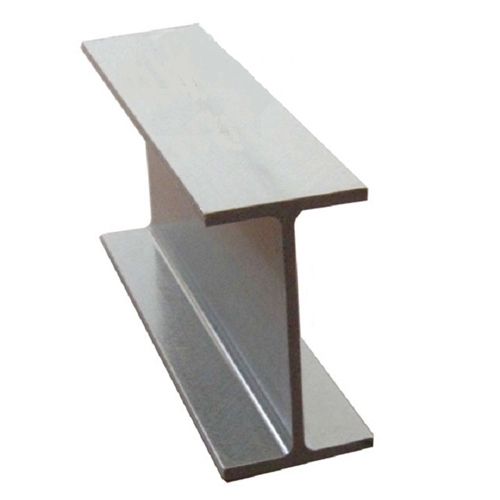

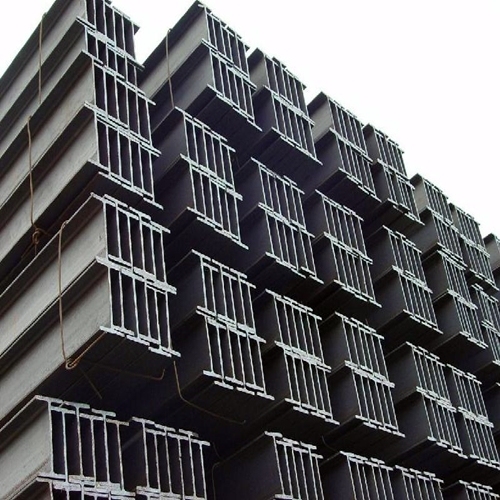

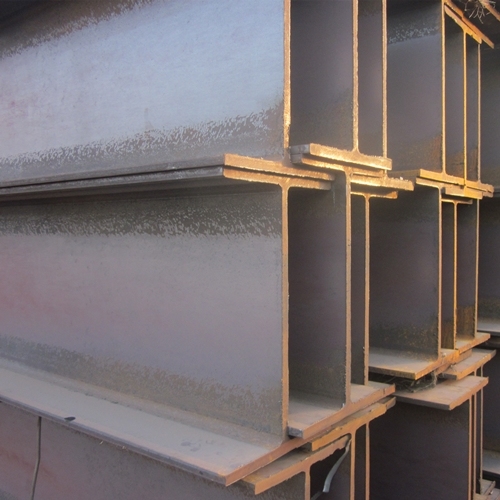

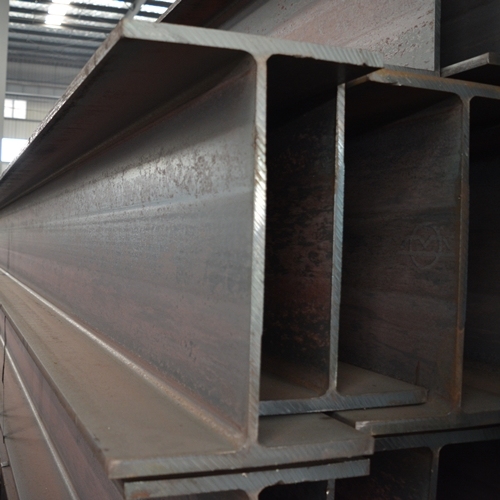

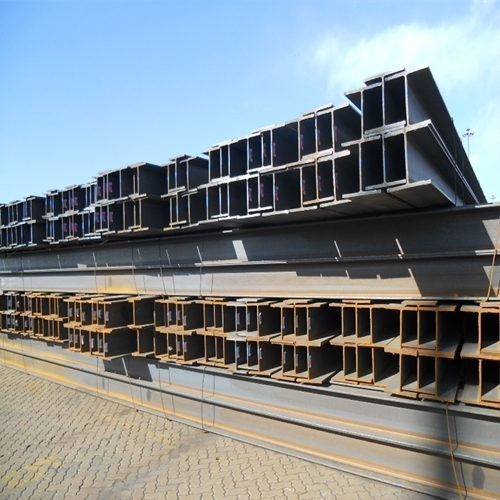

JIS STANDARD H BEAM | |||
STANDARD: JIS G 3192-2000 | |||
STEEL GRADE: JIS G 3101 SS400/SS540 | |||
Standard Sectional Dimension (mm) | Web thickness (mm) | Flange thickness (mm) | Weight (kg/m) |
100 x 50 | 5.0 | 7.00 | 9 |
100 x 100 | 6.0 | 8.0 | 16.9 |
125 x 60 | 6.00 | 8.00 | 13.1 |
125 x 125 | 6.5 | 9.0 | 23.6 |
150 x 75 | 5.0 | 7.00 | 14.0 |
148 x 100 | 6.00 | 9.0 | 20.7 |
150 x 150 | 7.00 | 10.0 | 31.1 |
175 x 90 | 5.0 | 8.0 | 18.0 |
175 x 175 | 5.00 | 11 | 40.4 |
198 x 99 | 4.50 | 7.0 | 17.8 |
200 x 100 | 5.50 | 8.0 | 20.9 |
194 x 150 | 6.00 | 9.00 | 29.9 |
200 x 200 | 8.00 | 12.0 | 49.9 |
200 x 204 | 12.00 | 12.0 | 56.2 |
248 x 124 | 5.00 | 8.00 | 25.1 |
250 x 125 | 6.00 | 9.00 | 29.0 |
244 x 175 | 7.0 | 11.00 | 43.6 |
250 x 250 | 9.0 | 14.0 | 71.8 |
250 x 255 | 14.0 | 14 | 81.6 |
298 x 149 | 5.5 | 8.0 | 32.0 |
300 x 150 | 6.50 | 9.0 | 36.7 |
294 x 200 | 8.0 | 12.0 | 55.8 |
294 x 302 | 12.0 | 12.0 | 83.4 |
300 x 300 | 10.0 | 15.0 | 93.0 |
300 x 305 | 15.0 | 15.0 | 105 |
346 x 174 | 6.0 | 9.0 | 41.2 |
350 x 175 | 7.0 | 11.0 | 49.4 |
340 x 250 | 9.0 | 14.0 | 78.1 |
344 x 348 | 10.0 | 16.0 | 113 |
350 x 350 | 12.0 | 19.0 | 135 |
396 x 199 | 7.0 | 11.0 | 56.1 |
400 x 200 | 8.0 | 13.0 | 65.4 |
400 x 300 | 10.0 | 16.0 | 105 |
388 x 402 | 15.0 | 15.0 | 140 |
394 x 398 | 11.0 | 18.0 | 147 |
400 x 400 | 13.0 | 21.0 | 172 |
400 x 408 | 21.0 | 21.0 | 197 |
414 x 405 | 18.0 | 28.0 | 232 |
428 x 407 | 20.0 | 35.0 | 283 |
458 x 417 | 30.0 | 50.0 | 415 |
498 x 432 | 45.0 | 70.0 | 605 |
446 x 199 | 8.0 | 12.0 | 65.1 |
450 x 200 | 9.0 | 14.0 | 74.9 |
440 x 300 | 11.0 | 18.0 | 121 |
496 x 199 | 9.0 | 14.0 | 77.9 |
500 x 200 | 10.0 | 16.0 | 88.2 |
506 x 201 | 11.0 | 19.0 | 102 |
482 x 300 | 11.0 | 15.0 | 111 |
488 x 300 | 11.0 | 18.0 | 125 |
596 x 199 | 10.0 | 15.0 | 92.5 |
600 x 200 | 11.0 | 17.0 | 103 |
606 x 201 | 12.0 | 20.0 | 118 |
582 x 300 | 12.0 | 17.0 | 133 |
588 x 300 | 12.0 | 20.0 | 147 |
594 x 302 | 14.0 | 23.0 | 170 |
692 x 300 | 13.0 | 20.0 | 163 |
700 x 300 | 13.0 | 24.0 | 182 |
792 x 300 | 14.0 | 22.0 | 188 |
800 x 300 | 14.0 | 26.0 | 207 |
890 x 299 | 15.0 | 23.0 | 210 |
900 x 300 | 16.0 | 28.0 | 240 |
912 x 302 | 18.0 | 34.0 | 283 |
