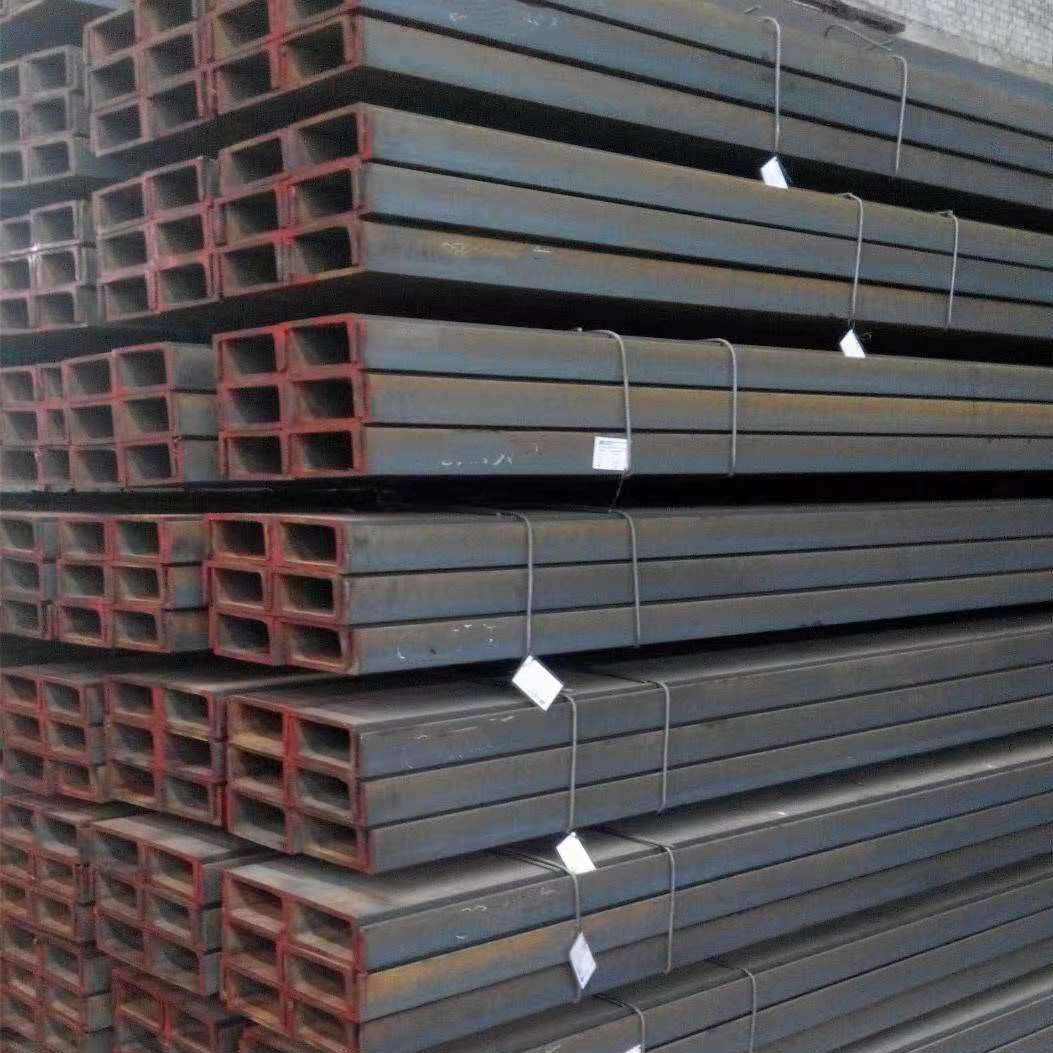

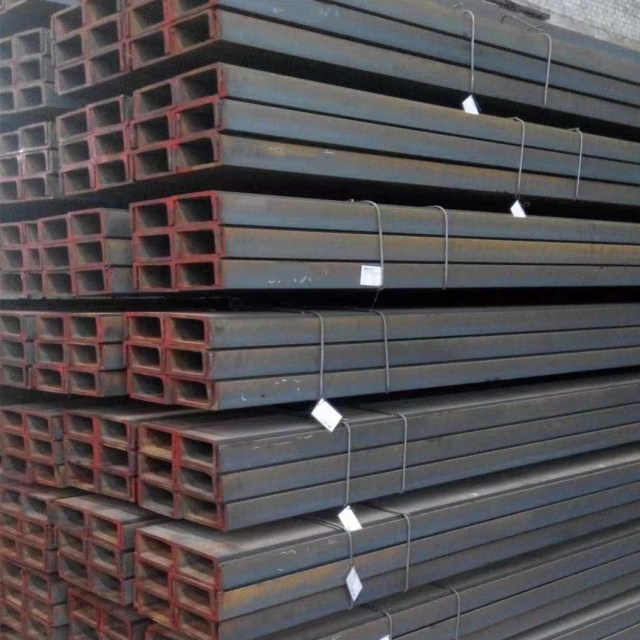

| U CHANNEL | |||
| GB STANDARD CHANNEL | |||
| STANDARD: GB/T707-1988 | |||
| STEEL GRADE: GB9787-88 Q235B/Q345B | |||
| Standard Sectional Dimension (mm) | Web thickness (mm) | Flange thickness (mm) | Weight (kg/m) |
| 50 x 37 | 4.5 | 7.00 | 5.438 |
| 63 x 40 | 4.8 | 7.50 | 6.634 |
| 80 x 43 | 5.00 | 8.00 | 8.045 |
| 100 x 48 | 5.30 | 8.50 | 10.007 |
| 120 x 53 | 5.50 | 9.00 | 12.059 |
| 140 x 58 | 6.00 | 9.50 | 14.535 |
| 140 x 60 | 8.00 | 9.50 | 16.733 |
| 160 x 63 | 6.50 | 10.0 | 17.24 |
| 180 x 68 | 7.00 | 10.50 | 20.174 |
| 180 x 70 | 9.00 | 10.5 | 23.00 |
| 200 x 73 | 7.00 | 11.0 | 22.637 |
| 200 x 75 | 9.00 | 11.00 | 25.777 |
| 220 x 77 | 7.00 | 11.5 | 24.999 |
| 220 x 79 | 9.00 | 11.50 | 28.453 |
| 250 x 78 | 7.00 | 12.00 | 27.41 |
| 250 x 80 | 9.00 | 12.00 | 31.335 |
| 250 x 82 | 11.0 | 12.00 | 35.26 |
| 280 x 82 | 7.50 | 12.50 | 31.427 |
| 280 x 84 | 9.50 | 12.50 | 35.823 |
| 280 x 86 | 11.50 | 12.50 | 40.219 |
| 300 x 85 | 7.50 | 13.50 | 34.463 |
| 300 x 87 | 9.50 | 13.50 | 39.173 |
| 300 x 89 | 11.5 | 13.50 | 43.883 |

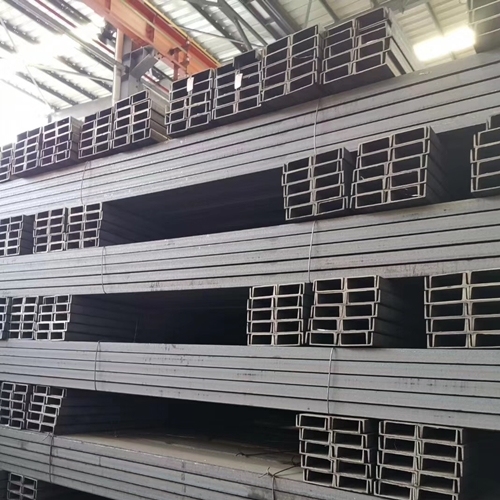

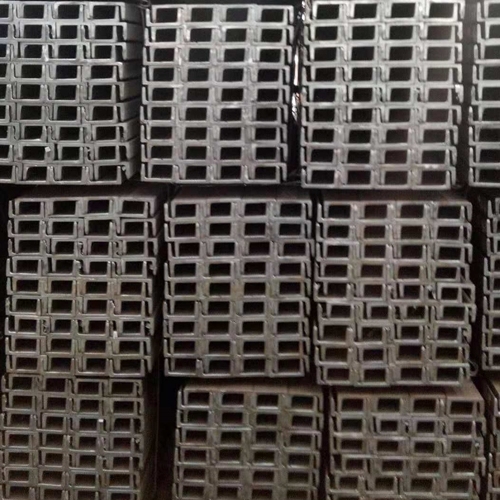

U CHANNEL |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| JIS STANDARD U CHANNEL | |||||||||||||||||||||||||||||||||||||||||||||||||||
| STANDARD: JIS 3192-2006 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| STEEL GRADE: JIS G 3101 SS400 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Standard Sectional Dimension (mm) | Web thickness (mm) | Flange thickness (mm) | Weight (kg/m) | ||||||||||||||||||||||||||||||||||||||||||||||||
| 50 x 25 | 3.00-5.00 | 6.00 | 2.37-3.46 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 75 x 40 | 3.80 | 7.00 | 5.30 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 75 x 40 | 4.00 | 7.00 | 5.60 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 75 x 40 | 4.50 | 7.00 | 5.85 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 75 x 40 | 5.00 | 7.00 | 6.92 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 100 x 50 | 3.80 | 6.00 | 7.30 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 100 x 50 | 4.20 | 6.00 | 8.03 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 100 x 50 | 4.50 | 7.50 | 8.97 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 100 x 50 | 5.00 | 7.50 | 9.36 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 125 x 65 | 5.20 | 6.80 | 11.66 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 125 x 65 | 5.30 | 6.80 | 12.17 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 125 x 65 | 5.50 | 8.00 | 12.91 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 125 x 65 | 6.00 | 8.00 | 13.40 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 150 x 75 | 5.50 | 7.30 | 14.66 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 150 x 75 | 5.70 | 10.00 | 16.71 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 150 x 75 | 6.00 | 10.00 | 17.90 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 150x75 | 6.50 | 10.00 | 18.60 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 200 x 80 | 7.50 | 11.00 | 24.60 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 200 x 90 | 8.00 | 13.50 | 30.30 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 250 x 90 | 9.00 | 13.00 | 34.60 | ||||||||||||||||||||||||||||||||||||||||||||||||
